Tengo un secreto oscuro oculto: disfruto anclando objetos al concreto. Es una adicción extraña. Empecé a hacerlo en la universidad. Hay numerosos tipos de anclajes de hormigón para elegir, pero pasé por alto los pequeños anclajes de plástico en favor del material más pesado. Atornillar esculturas al aire libre de varias toneladas a plataformas de concreto con escudos de plomo de 1/2- pulgada o más grandes. Pronto cambié a anclas de manga. Eventualmente cambié a anclas de cuña. Pelirrojas, para los que estén al tanto. No estoy orgulloso de mí mismo. Traté de romper el hábito después de 35 años, pero fue imposible. No puedo detenerme. Es demasiado divertido si lo haces bien.
Si utiliza incorrectamente los anclajes para concreto, tendrá una experiencia muy frustrante. Tiene el potencial de causar graves daños corporales a sus instrumentos de poder (posiblemente querer tirarlos al lago más cercano mientras pronuncia muchas palabras profanas). Cada anclaje se instala de forma única y cada uno tiene sus excentricidades. Si no está seguro de cuál utilizar en cada caso, esto podría ser frustrante. Con suerte, esta publicación puede aclarar cualquier malentendido.
TIPOS DE ANCLAJES PARA HORMIGÓN
Los sistemas de anclaje más potentes utilizan anclajes a base de resina que se instalan con epoxi de dos componentes. Estos se ven más típicamente en proyectos industriales y comerciales y son demasiado caros o demasiado especializados para usarse a diario a menos que lo especifique un arquitecto o ingeniero. Algunos anclajes tienen cabezas de pernos que se rompen en un umbral de torsión específico. Dejan el perno roscado y la brida para mostrar el par exacto aplicado a los anclajes. Estos también son increíblemente costosos y están reservados para tareas que requieren tolerancias extremadamente finas y seguridad total. Considere un puente de gran envergadura o una planta de energía nuclear. Aquellos de nosotros que no trabajamos para corporaciones que pagan $600 por un asiento de inodoro a menudo empleamos los siguientes tipos de anclajes para concreto:
Una selección de formas comunes de anclajes para hormigón. Los anclajes de cuña, los anclajes de manguito, los anclajes de hormigón de gran diámetro, los protectores de plomo, los anclajes de plástico y los Tapcons son ejemplos de estos (tornillos para hormigón)
Anclajes de manga y anclajes de cuña
Los anclajes de cuña y los anclajes de manga son excelentes tipos de anclajes para concreto que pueden soportar una cantidad significativa de peso. Proporcionan resistencia a la fuerza de extracción y de corte. Evite acercarse a menos de 3 pulgadas del borde del concreto debido al poder de escupir/acuñar que ejercen sobre él. Si lo hace, corre el riesgo de romper un trozo de la losa. Los anclajes de cuña brindan la mayor resistencia de los dos y son mi anclaje favorito para utilizar.
Anclaje de cuña de anclaje de manga
CÓMO INSTALAR ANCLAJES PARA CONCRETO WEDGE AND SLEEVE – PERFORACIÓN
Tanto los anclajes de cuña como los de manguito se instalan de la misma manera. Inserte el anclaje después de perforar el orificio del tamaño adecuado con un taladro percutor o un taladro percutor. Martillelo en su lugar. Más sobre eso más adelante. El diámetro del agujero suele mencionarse en la caja y en el propio ancla. Debe perforar el agujero al menos un cuarto de pulgada más profundo que el ancla.
Taladre la base tanto como sea posible, usándola como plantilla. No marques tus agujeros; en su lugar, mueva la base fuera del camino, coloque los anclajes y luego intente dejar caer la base sobre los anclajes. Eso es pedir un desastre porque incluso un pequeño golpe puede distorsionar las roscas de los tornillos y dañar los anclajes. A continuación, se debe repetir la operación con nuevos agujeros y anclajes.
Antes de colocar los anclajes, es fundamental eliminar el polvo de hormigón. El polvo altera el tamaño del agujero y puede hacer que algunos anclajes no encajen correctamente. Como lubricante, el polvo ayuda a retirar los anclajes. Me gusta usar una bombilla de soplador. Cuando se utiliza un extractor de polvo, se requiere un filtro HEPA para cumplir con la Tabla 1 de OSHA.
CONDUCCIÓN EN EL ANCLA

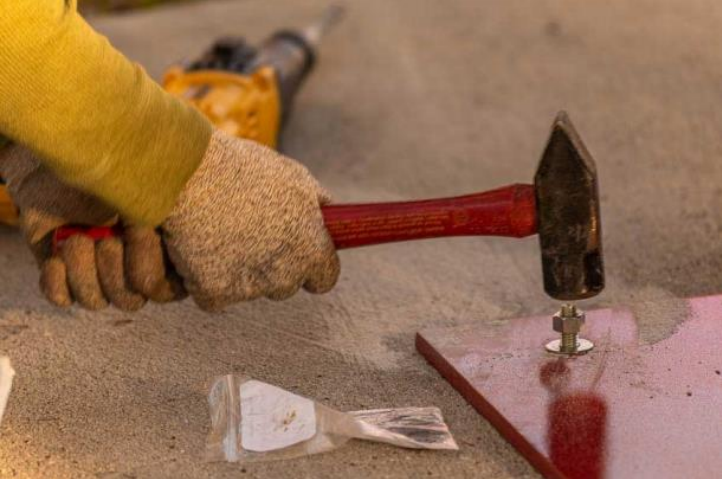

Después de perforar el orificio e insertar el ancla hasta el fondo, clave el ancla el resto del camino con un martillo o un mazo pequeño, según el tamaño del ancla. Tenga mucho cuidado aquí. Echa un vistazo a las fotografías a continuación. Los anclajes de cuña y manguito para hormigón se clasifican en dos categorías. Las marcas premium de alta calidad incluyen metal adicional en la parte superior del perno para evitar la deformación de la rosca del tornillo al martillarlo. Retire la tuerca de los anclajes económicos para no martillar el extremo del perno. En lugar de martillar las roscas, debe martillar la tuerca (vea la foto en el extremo derecho). De todos modos, no aplique fuerza indebida.
Hay varios tipos de anclas. El lateral izquierdo es de gran calidad,
lo que ayudará a evitar que los hilos se deformen cuando lo introduzca.
Cuando coloca un ancla de alta calidad en su lugar,
así es como colocas la tuerca.
Coloque la tuerca en el anclaje derecho de modo que esté
martillando la tuerca en lugar de las roscas.
Introducir el Anchor implica mucho más que simplemente martillarlo después de que se ha hecho el agujero.
Para evitar la formación de hongos en el extremo del perno, tenga cuidado.
Cuando lo distorsiona, los hilos se unen, lo que hace que el ancla gire en el agujero en lugar de expandirse.
Los anclajes de cuña y manguito no se pueden quitar. En su lugar, debe eliminarlos con una amoladora o una sierra recíproca. Cada escultura está asegurada en una plataforma de hormigón con anclajes de cuña. Perforamos las plataformas de hormigón de 6-pulgadas de espesor para instalar las nuevas esculturas en lugar de cortarlas.
APRIETE LAS TUERCAS EN EL ANCLAJE PARA HORMIGÓN
Después de quitar la escultura anterior, simplemente golpeamos el ancla que sobresalía con un martillo, obligándola a quedar plana con la superficie del hormigón. La almohadilla está instantáneamente lista para que coloquemos la nueva escultura. Perforar a través de la almohadilla permite que el agua se drene. De lo contrario, el agua en los agujeros puede congelarse y expandirse, haciendo que las almohadillas se rompan. Apriete las tuercas cuando haya terminado de insertar los anclajes de hormigón. Para acceder a lugares estrechos, utilice un juego de dados o una llave de carraca de extremo abierto. Invierta en una llave de impacto inalámbrica para ahorrar tiempo al instalar anclajes con cabezas de perno más grandes de 3/4-pulgadas o 1 1/8-pulgadas. Esto acelera significativamente el proceso de apriete de los anclajes de hormigón.
Anclajes para hormigón de gran diámetro
Los anclajes para concreto con diámetros grandes tienen varias ventajas significativas sobre otros tipos de anclajes para concreto. He reutilizado tornillos para hormigón en cargas de trabajo interiores no críticas, siempre que se coloquen en un orificio recién perforado. Debido a que no se expanden, los anclajes de hormigón de gran diámetro pueden acercarse más al borde del hormigón que los anclajes de cuña. Los anclajes para hormigón con diámetros grandes son un 20 % más resistentes que los anclajes de cuña o de manguito. Ciertamente se instalan rápidamente. No se podrán instalar con herramientas manuales (quizás el Increíble Hulk podría). Después de perforar el orificio del tamaño correcto, inserte estos enormes anclajes de concreto con una llave de impacto.
Anclaje para concreto de 3/4-pulgadas x 8-pulgadas con un gran diámetro.
Anclajes de plástico y escudos de retardo (escudos de plomo)
Los escudos de retardo (a veces conocidos como escudos de plomo) y los anclajes de plástico actúan de la misma manera. Taladre el orificio del tamaño adecuado, inserte el ancla y luego atorníllelo. Estos son los más adecuados para anclajes livianos. Esto es especialmente cierto para los anclajes de plástico, que no sugerimos para concreto donde se requiere una mayor resistencia a la extracción. Los anclajes de hormigón plástico son adecuados para objetos livianos que pesen entre 30 y 50 libras, según el tamaño de los anclajes.
Si bien los escudos de plomo son útiles, su uso ha disminuido debido a la facilidad de uso de los anclajes de cuña y manguito. Este último tiene un agarre significativamente más firme y, a menudo, es más fácil de instalar y operar. Sin embargo, los escudos de plomo ofrecen una clara ventaja. Se supone que se deben usar tirafondos con escudos de plomo. También se pueden utilizar argollas (cáncamos para tornillos) con las mismas roscas que los tirafondos. Los escudos de plomo son los únicos anclajes de hormigón que pueden hacer esto. Cuando los ojos de los tornillos estén demasiado apretados, use un destornillador de construcción para girarlos.
Tornillos para hormigón
No es una exageración argumentar que las anclas han alterado el curso de la historia. Mi primer trabajo fue en una galería de arte con paredes de ladrillo y era mi responsabilidad colgar las exhibiciones cada uno o dos meses. Perforar agujeros e instalar anclajes de plástico fue un gran dolor. Habría dado cualquier cosa por un ancla en ese entonces, especialmente con un kit de instalación como los que se muestran a continuación. Los anclajes de plástico hicieron poco para mejorar la apariencia de las paredes cuando retiramos la exhibición y todo lo que quedó fueron pequeños círculos de colores en la pared. Los sujetadores accionados por pólvora también se conocen como Ramsets, un nombre de marca. Son únicos entre los anclajes en que no requieren perforación previa. En cambio, utilizan una carga de pólvora de baja velocidad calibre .22 para clavar clavos especialmente endurecidos en el concreto a través de madera o metal. Si bien son rápidos, tienen el potencial de reventar el concreto alrededor del clavo, moviendo la tabla que intentabas adherir a él. Prefiero usarlos en paredes de bloques de cemento y anclajes de cuña en concreto.
Pernos de palanca: un tipo de anclaje para concreto poco apreciado
Cuando se trata de bloques de hormigón, los pernos de palanca son uno de los anclajes más utilizados. Aprovechan la cavidad hueca del bloque de cemento. Aprieta las alas del ancla, doblándolas lo más pequeño posible. Taladre un agujero lo suficientemente grande para permitir que las alas se deslicen. Luego, inserte las alas en la cavidad hueca, donde se abrirán. Tire del perno hacia atrás hasta que las alas agarren, luego apriételo. Los pernos de palanca son anclajes extremadamente poderosos. En la foto de abajo, cambié el perno suministrado con un perno de ojo para poder conectar una cuerda al ancla.

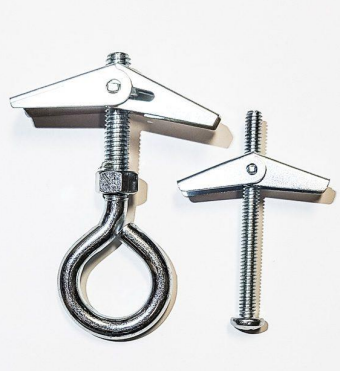

Mueva el perno a la derecha.
Reemplacé el perno de la izquierda con un perno de ojo.

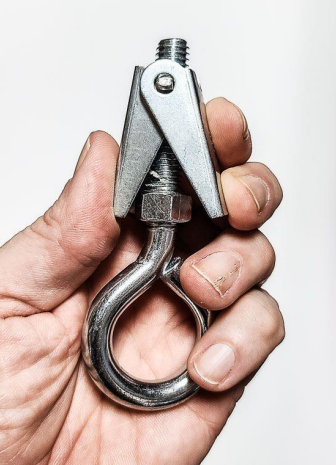

Apretando las alas para que quepan a través del agujero
Perno de palanca "pasante" con alas extendidas.
El 1/4 representa el diámetro del perno.
HERRAMIENTAS PARA LA INSTALACIÓN DE VARIOS TIPOS DE ANCLAJES PARA HORMIGÓN
Kit básico de anclaje para concreto Destinado a usarse con anclajes de hasta 5/16-pulgadas de diámetro.
• Taladro percutor inalámbrico
• Brocas para mampostería
• Martillo
• Llave ajustable
• EPP (Guantes)
Kit de instalación de anclajes para concreto Pro - Adecuado para tapcons y anclajes de 3/4-pulgadas
• Taladro percutor con extractor de polvo HEPA incorporado
• Puntas para SDS Plus
• Kit de instalación y piezas Tapcon SDS Plus (no se muestra)
• Aspiradora HEPA (sin foto)
• Martillo de ingeniería de 3 a 4- libras
• Destornillador para la construcción
• Llave de impacto con mango de vaso de construcción y vasos de impacto
• Si es necesario, use un soplador de hojas para limpiar la superficie después de la instalación (protección para los oídos, protección para los ojos y una máscara contra el polvo)
MI CONCLUSIÓN
Le he mostrado una variedad de anclajes para hormigón. Hay muchos más, como anclajes de martillo, anclajes adhesivos y anclajes de epoxi. La mayoría de los sitios de construcción residencial tendrán los descritos en este artículo. Otros pueden introducirse en áreas comerciales o industriales más grandes. He usado cada uno de estos por varias razones a lo largo de los años, y cada uno tiene un propósito. Todos los tipos de anclajes para concreto son relativamente simples de instalar con las herramientas adecuadas. ¡Diviértete perforando! Estoy seguro de que lo haré.
