Los mandriles para sostener taladros u otros instrumentos de corte son dispositivos montados en husillos. Los cambios de broca más rápidos son posibles con sus sistemas con llave, sin llave e híbridos. Los portabrocas para portabrocas se utilizan ampliamente para conectar portabrocas al husillo de una máquina.
Hay dos extremos en un árbol, uno está mecanizado para encajar en el husillo, mientras que el otro está mecanizado para encajar en la parte trasera del portabrocas. El cenador está hecho de acero. En muchos mandriles, la herramienta o pieza de trabajo se mantiene en su lugar mediante mordazas. Esta disposición de las mandíbulas del perro (también conocidas como dientes) es comparable a la de las puntas de una estrella.
Es una abrazadera que permite insertar y apretar brocas. Estos son estándar en todos los taladros y su propósito es permitir que el operador intercambie las brocas para varias aplicaciones. Para acomodar diferentes brocas, los mandriles se pueden modificar fácilmente. Los modelos más nuevos no tienen llave, mientras que los modelos más antiguos usan llaves. Los tamaños más populares de mandriles de 1/4-pulgada, 3/8-pulgada y 1/2-pulgada pueden acomodar brocas más grandes.
Cómo funcionan los portabrocas
El manguito, los dientes del engranaje, el cuerpo, las mordazas y la cubierta exterior de un portabrocas son componentes importantes. También pueden estar presentes una tuerca anular y una llave. El cuerpo de un mandril coloca y dirige las mandíbulas a medida que se juntan y se separan durante su movimiento. Para que el manguito gire alrededor de su propio cuerpo, la tuerca anular también debe girar. A medida que las mordazas siguen los movimientos de la tuerca anular, se traban en su lugar y la tuerca anular gira con las mordazas.
Cuando la cubierta exterior del mandril se mueve, junta las mordazas o las separa. La broca está sujeta en su lugar para que pueda usarla cuando la carcasa se gira en sentido contrario a las agujas del reloj. Las mordazas se separan cuando la carcasa gira en sentido contrario a las agujas del reloj, lo que le permite reemplazar la broca.
Cómo insertar brocas
Las llaves son poco comunes en los taladros portátiles, aunque los taladros de columna están cada vez más equipados con ellas. Para usar un portabrocas, simplemente inserte una llave en el ojo de la cerradura del portabrocas. Retire la broca del portabrocas y deslícela con una llave. Para apretar o aflojar el mandril, gire la llave en sentido horario o antihorario en el orificio. Para asegurarse de que la llave calce perfectamente en el mandril, guarde la llave original que vino con el taladro o la taladradora cuando la obtuvo por primera vez.
El ojo de la cerradura o el mandril pueden dañarse si no obtiene un reemplazo del fabricante del taladro si no está hecho para su modelo. Con los portabrocas sin llave, no tendrá que preocuparse de que la broca se salga del portabrocas mientras aprieta. Puede apretar o aflojar la broca girando la perilla en la parte superior del mandril, que mantiene el mandril en su lugar.
Tipos de portabrocas
Los portabrocas se pueden montar de varias formas debido a su diseño. Se puede conectar un eje roscado (vástago) o un eje de taladro eléctrico a un portabrocas de montaje roscado a través de una rosca interna. Los modelos con una configuración de montaje cónico cuentan con un husillo o vástago JT que está equipado con un cono interno Jacobs. Los soportes cónicos de ajuste a presión carecen de la concentricidad y la rigidez que proporcionan los vástagos integrados.
Para garantizar que la broca se pueda sujetar firmemente en su lugar, el tipo de cojinete del portabrocas es una consideración importante. El tipo de trabajo que realizará determina el portabrocas óptimo para usted. Los cojinetes lisos se pueden usar para taladrado estacionario, máquinas para trabajar la madera, fresado, torneado y otras aplicaciones de servicio mediano, así como cojinetes de servicio liviano y mediano. El trabajo pesado requiere mandriles con cojinetes de bolas, que generalmente requieren una llave.
¿Qué tipo de mandril es mejor, uno que requiere llave o uno que no?
El mandril de un taladro inalámbrico es un componente crítico. Descubrirá que algunos mandriles tienen manguitos que solo se pueden girar insertando la llave en el zócalo. Las llamadas ranuras "clave". Una hendidura sin llave, por otro lado, se usa en la mayoría de los taladros manuales y aparatos ortopédicos.

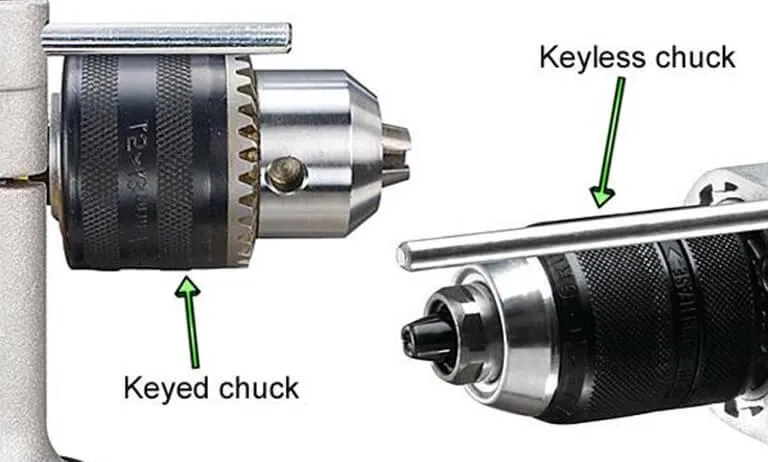

√ Portabrocas con llave
Para aflojar o apretar el agarre de una herramienta, se pueden usar mandriles con llave con una llave. Los mandriles con llave proporcionan más torsión a la broca cuando el deslizamiento es un problema durante las operaciones pesadas. Tanto la rotación en el sentido de las agujas del reloj como en el sentido contrario a las agujas del reloj es posible para estos dispositivos.
√ Portabrocas sin llave
El collarín del mandril de un taladro se puede aflojar y apretar rápidamente con un mandril sin llave, ya sea manualmente o aplicando torsión. La rotación en sentido antihorario del collar del mandril libera la herramienta. El equipo de perforación portátil se puede operar sin tener que quitar el portabrocas de la máquina. Las mangas hechas de metal o plástico son las más frecuentes. También se puede perforar en la dirección opuesta utilizando estos mandriles.
"Son más duraderos ya que el vástago está integrado en el cuerpo del taladro, lo que los hace sin llave. En la maquinaria industrial, a menudo encontrará estos mandriles".
√Portabrocas híbridos
Los portabrocas híbridos se pueden utilizar con un portabrocas con o sin llave. La sección con llave se ajusta en el mandril para aumentar el agarre y el soporte de torsión, mientras que la sección sin llave se aprieta automáticamente.
¿Es mejor tener Chucks sin llave?
Con algunos mandriles con llave que tienen un descentramiento tan bajo como 0.0006 pulgadas, la mayoría de los maquinistas y expertos creen que son más exactos. Se puede usar un portabrocas sin llave en fresadoras manuales cuando los orificios solo se requieren para el espacio libre y no hay una tolerancia definida.
Tamaño del mandril
Una de las selecciones más importantes que hará es el tamaño del mandril que seleccione. Es posible que esto tenga un gran impacto en su capacidad para usar el taladro.
El tamaño del mandril determina el tamaño máximo de broca que se puede insertar en el taladro. Una regla general es que un mandril más grande permitirá usar un tamaño de broca más grande. Sin embargo, para muchas aplicaciones, el tamaño del mandril necesario se rige por el propósito para el que está destinado. Los tamaños más comunes son 1/4, 3/8 y 1/2 pulgadas.
El tamaño del mandril es una consideración importante al buscar el taladro adecuado. Para facilitar las cosas, veamos algunas de las cosas a tener en cuenta.
¿Cuáles son los tamaños comunes de portabrocas?
Hay tamaños de portabrocas estándar comunes para el taladro. La forma en que desee usar el taladro tendrá un gran impacto en el que seleccione.
● El tamaño estándar inicial es de 10 mm (3/8 de pulgada). Más pequeñas y menos potentes que las que tienen un mandril más grande, estas herramientas tienen menos torque y son menos precisas. Esto se compensa por el hecho de que suelen ser menos costosos que otros taladros.
● El siguiente tamaño más frecuente es de 13 mm o media pulgada. Los taladros de este tipo suelen ser más grandes y profesionales. Es por esto que pueden ser utilizados para tareas más diversas. Sin embargo, serán más caros.
Preguntas más frecuentes
P: Al tomar mi decisión sobre un portabrocas, ¿qué cosas debo tener en cuenta? El tamaño del mandril determina el tamaño máximo de broca que se puede insertar en el taladro. Una regla general es que un mandril más grande permitirá usar un tamaño de broca más grande. P: ¿Es importante el tamaño del mandril? Debido a su tamaño, se puede calcular el diámetro máximo de la broca del taladro, así como su potencia total. |
Conclusión
Una parte importante del conjunto de perforación de fondo de pozo es el portabrocas, que ayuda a garantizar que la broca de perforación esté centrada. Los portabrocas pueden ser con llave, sin llave o una combinación de los tres.
El agarre de una herramienta se puede apretar o aflojar girando una llave en un mandril con llave. Los mandriles sin llave pueden aflojar y apretar rápidamente una herramienta en el mandril aflojando y apretando manualmente la herramienta o usando torsión. Hay mandriles híbridos con y sin llaves.
La vida útil del mandril se puede prolongar colocando la broca de modo que las ranuras de escape queden adyacentes a las áreas del mandril que están menos desgastadas.
